一． 用户的基本情况和要求

现场环境20-200公里区域内要求互通，IP链路不能到两个区域的基站架设点，因此考虑给客户建立单信道2基站数字常规系统，通过无线RF进行链路（前提是两个区域能保证无线RF链路能连通，尽量在中间没有沙丘/高山/建筑等阻挡）。

二．推荐系统方案

    1、推荐方案

   本案要求在多个相距10-50公里左右的区域架设数字中继台，并保证互联，使得多个区域的数字对讲机能实现互联。根据用户的基本情况和要求，我们认为使用建伍公司新一代全数字化的大区制NEXEDGE数字常规多站无线链路系统是更为合适的。

   我们选择NEXEDGE常规系统，主要基于如下的因素：

目前对讲机的数字化已经成为一种潮流。采用数字对讲机系统既可以满足当前的通信需要，也能满足未来发展的需要。

NEXEDGE系统的接收灵敏度高，覆盖范围大。在覆盖同等面积的情况下，需要的中转基站数量少。节省投资。

NEXEDGE具备IP联网能力，通过联网的多台中转台可以形成一个整体的大通信网，完全能够满足用户的要求。

NEXEDGE系统已经在世界上广泛使用。经历过世界高级别政治活动通信保障的考验，是经过实际使用证明具有高可靠性、成熟的产品。

NEXEDGE的扩展潜力大，辅助支持系统齐备，为今后的通信需要发展能够奠定良好的基础。满足用户不断发展的需要。

2、NEXEDGE数字常规系统的功能

l个人ID号码最多可达1000个；组ID号码最多可达1000个。

l个别选呼

系统内用户可以发起个别选呼，实现两个人之间的通话，保证通话的私密性。

l组呼叫

用户可以发起小组呼叫。实现小范围内的1对多通信。其他小组不受打扰。是调度通信最常用的方式。

l来电显示功能

具备显示屏的终端可以显示呼叫方电台的身份码和别名。即使接收方预先没有存储对方的别名，利用空中别名功能，通过空中信令，也能让接收方显示呼叫方的别名，接收方能够立即知道谁在呼叫他。

l系统全呼

可以呼叫系统内全部用户。可以用于最高指挥机构在紧急情况下对全体人员的呼叫。

l紧急呼叫和紧急报警

紧急呼叫具有最高优先级别，系统将最优先处理，保证紧急信息的传达。此外，紧急报警功能将使终端在碰到异常状态下以快捷的方式将紧急状态告知控制中心或指定接收电台。此两种功能使系统具有强大的应急事件处理能力。

l加密通话

必要时，用户可以起用NEXEDGE的数字加密功能，可以进一步提高通信的保密性，防止通话内容外泄。

l预先登记列表，防止非法用户盗用

中转台具备用户列表功能。可以预先将用户的ID号码登记在中继台中，只有预先登记的用户可以使用中转台通信。没有登记的用户不能入网通信。

l遥毙/复活

对于不遵守通信纪律的人员的对讲机或者丢失对讲机可以通过调度管理系统进行遥毙。遥毙可以分为几个不同层次：对于不遵守通信纪律的人员的对讲机，可以通过空中指令冻结其对讲机的发射能力或者冻结其发射和接收能力。当需要恢复其工作时，再发射空中指令对其对讲机解冻即可；当对讲机丢失或者被盗，则可以通过空中指令进行枪毙，使其丧失全部使用功能。被空中枪毙的对讲机只能把机器拿回管理中心重新编程才能恢复其使用功能。

l远地编程

通过IP网对中转台进行远地编程。不一定非要到中转台前面才能修改参数。

l远地实时监测（选件）

通过专用软件和IP网络，用户可以在指挥中心或管理中心远程监视中转台的工作情况。诸如：中转台内部温度、发射/接收PLL频率锁定状态、发射功率是否出现下降等等。保证如果出现意外情况能够得到即使处理。

l空中编程功能（选件，需要另外购置）

当购买了空中编程选件后，可以通过空中编程修改终端的参数，例如，追加组号、追加使用信道，修改功能参数等等。不需要把机器拿回来修改。

3、方案设想

数字常规无线RF链路互联通讯系统示意图（在没有IP链路的情况下使用）

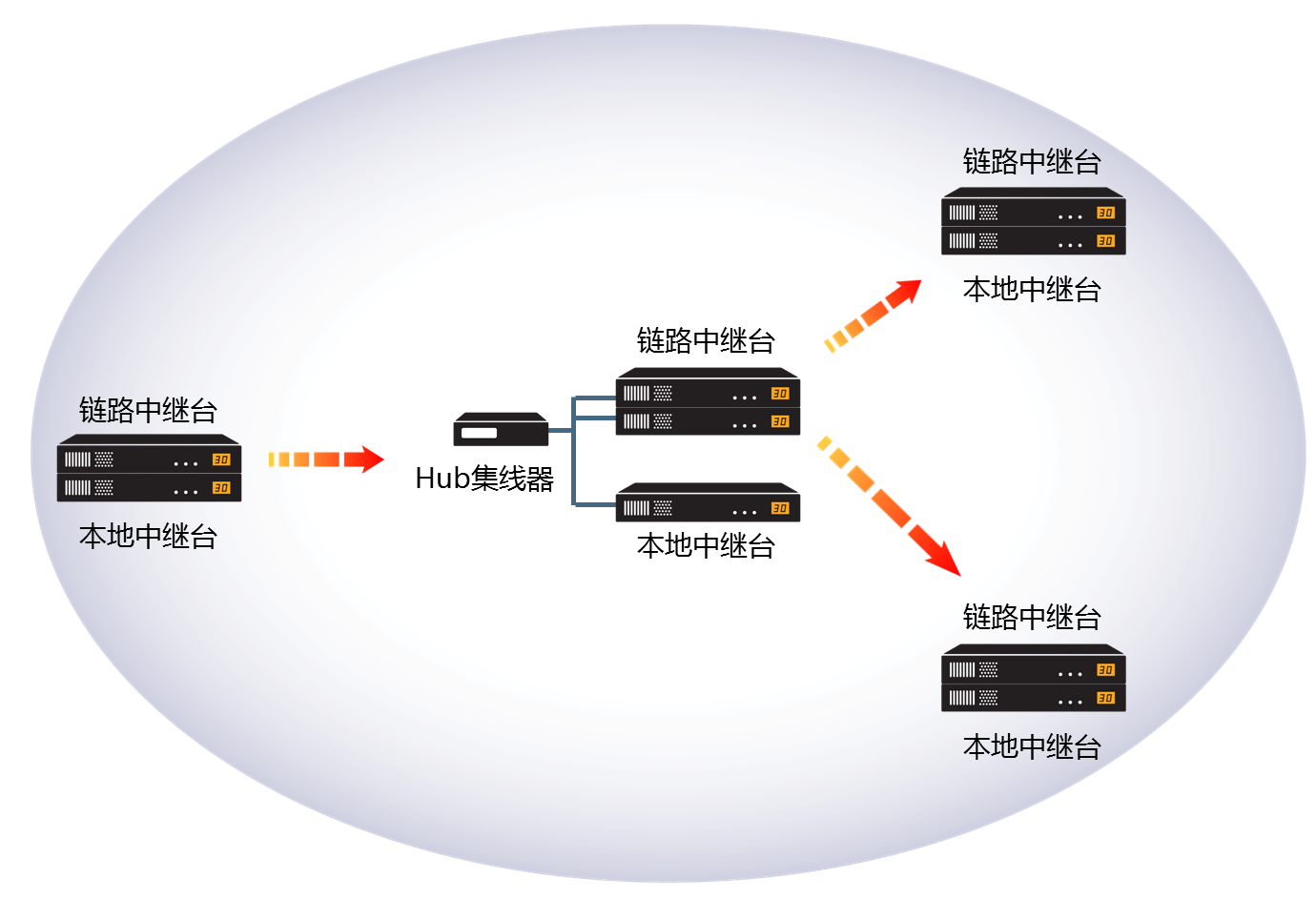

l背靠背无线联网：星型

l背靠背无线联网：线型

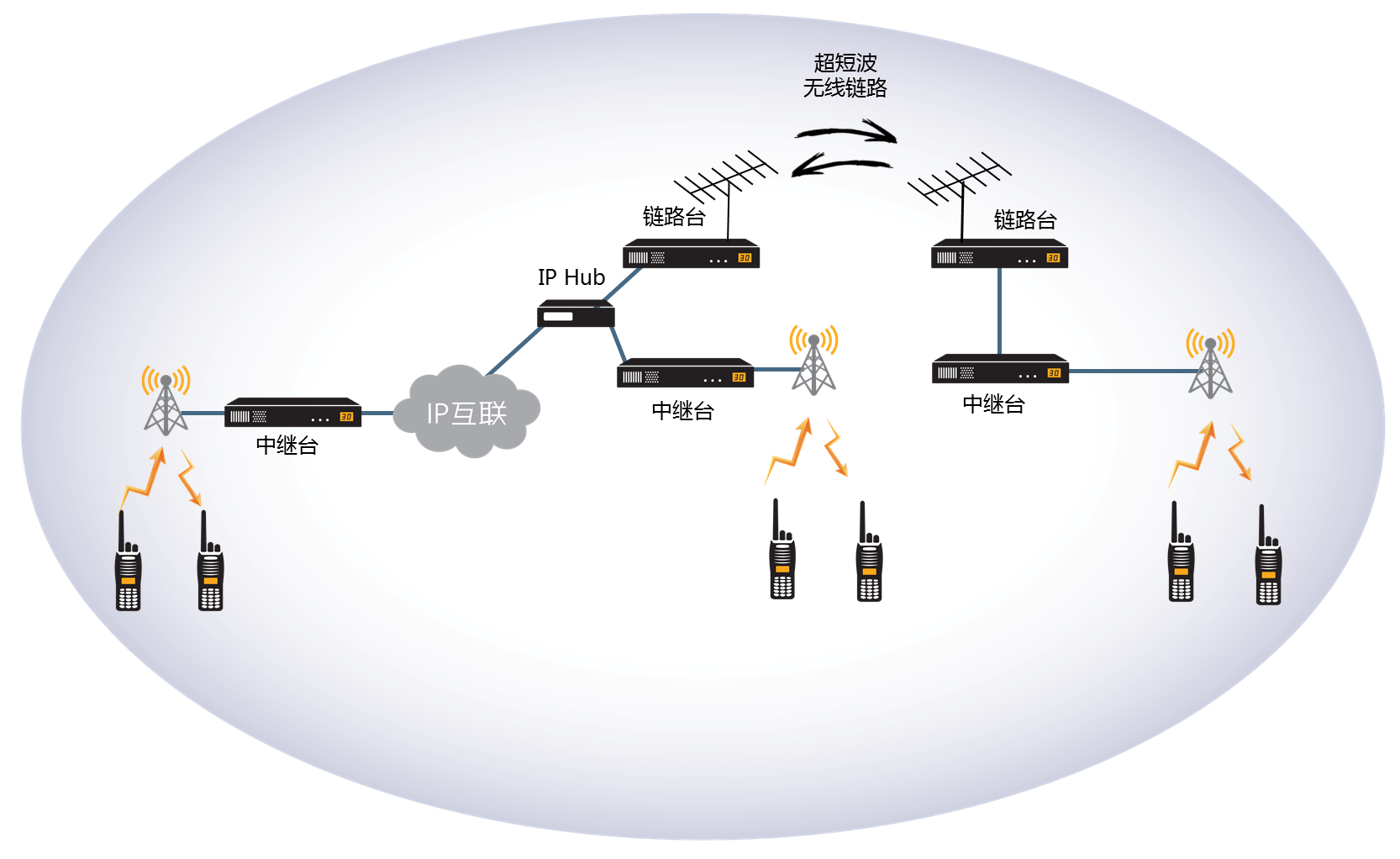

lIP链路与无线链路混合联网

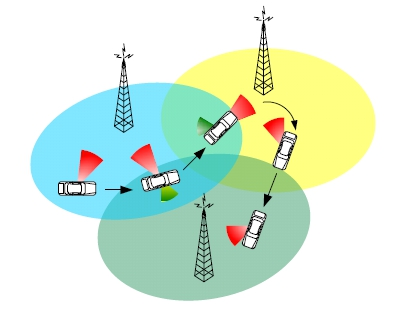

     漫游通信：在互联的两个基站覆盖范围内，终端用户可以通过判断各个中继台下发的信标信号强度，来选择更佳的中继台进行通信。

4、设备选型

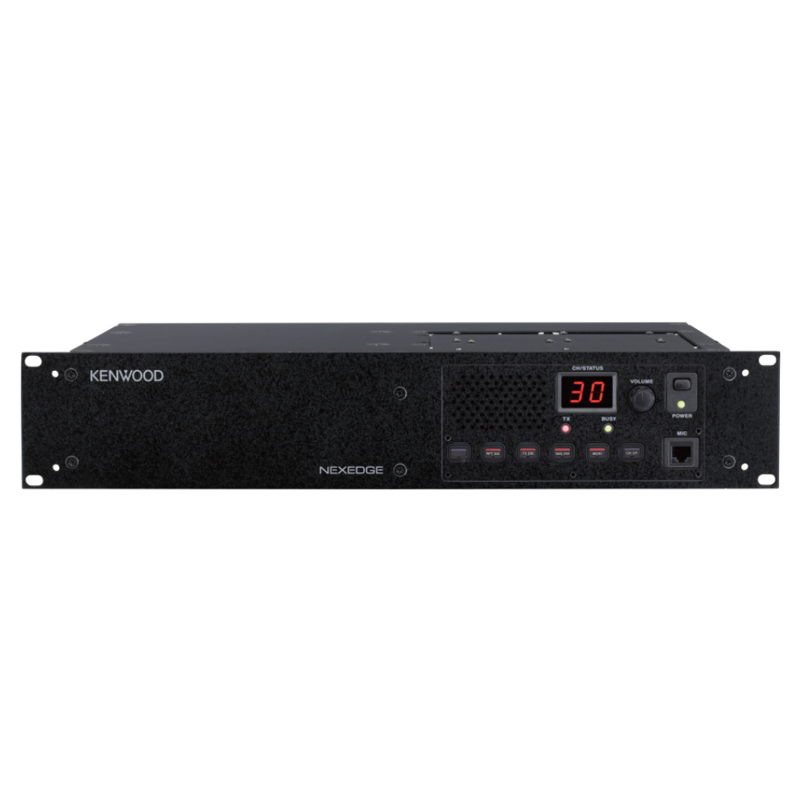

4.1、数字本地中继台/链路中继台

组建150MHz/400MHz频率的NEXEDGE无线链路系统，核心设备是NXR-710链路机和NXR-810本地中继台。NXR-710/810的发射功率分别可达50W/40W。当发射功率为25W，可100%发射循环（可以连续持续发射）。

ØNXR-710链路机

l频率范围：136～174MHz；

l发射功率：5～50W；

25W发射功率时100%发射循环；

l信道数量：30个；

l通信方式：全双工

l双模式：数字模式，模拟模式（常规）；

l信道间隔：   NEXEDGE数字模式 6.25kHz

模拟模式   25kHz和12.5kHz.

l工作模式：集群通信方式，常规通信模式。

l内置NXDN语音加密功能

ØNXR-810本地中继台

l频率范围：400～470MHz。

l发射功率：5～40W。

25W发射功率时100%发射循环；

l信道数量：30个；

l通信方式：全双工

l双模式：数字模式，模拟模式（常规）；

l信道间隔： NEXEDGE数字模式 6.25kHz

模拟模式   25kHz和12.5kHz.

l工作模式：集群通信方式，常规通信模式。

l内置NXDN语音加密功能

4.2、数字对讲机

ØNX-1000系列经济型对讲机

l频率范围：136-174MHz/400-470MHz；

l发射功率：5W；

l信道数量：64信道；

lNEXEDGE数字模式和模拟FM模式。

l信道间隔： NEXEDGE数字模式   6.25kHz

模拟模式    25kHz和12.5kHz.

l紧急报警功能（定义对讲机侧面功能键，将紧急报警信息发回指挥中心）；

lGPS功能（需配置KMC-48GPS肩挂式话筒或加GPS接收芯片）。

l满足美国军用标准MIL-STD 810C/D/E＆F的11项环境实验标准。通过国际标准IP54/55防尘防水测试。

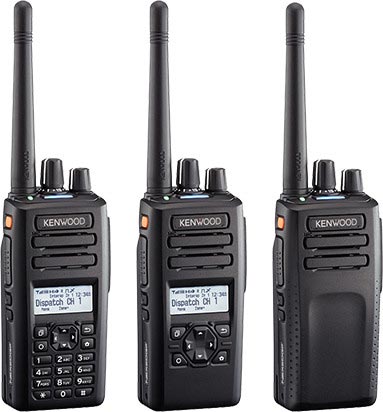

ØNX-3000系列高端型对讲机

l频率范围：136-174MHz/400-520MHz；

l发射功率：5W；

l信道数量：64/260/512/1000信道；

lNEXEDGE数字模式和模拟FM模式。

l信道间隔： NEXEDGE数字模式   6.25kHz

模拟模式   25kHz和12.5kHz.

l内置紧急报警功能，包括:手动触发报警、倒地报警、剧烈晃动报警、超时静止报警；（定义对讲机侧面功能键，将紧急报警信息发回指挥中心）；

lGPS定位功能。

l内置单兵作业安全提示功能；

l满足美国军用标准MIL-STD 810C/D/E＆F的11项环境实验标准。通过国际标准IP54/55防尘防水测试。

4.3、调度管理系统

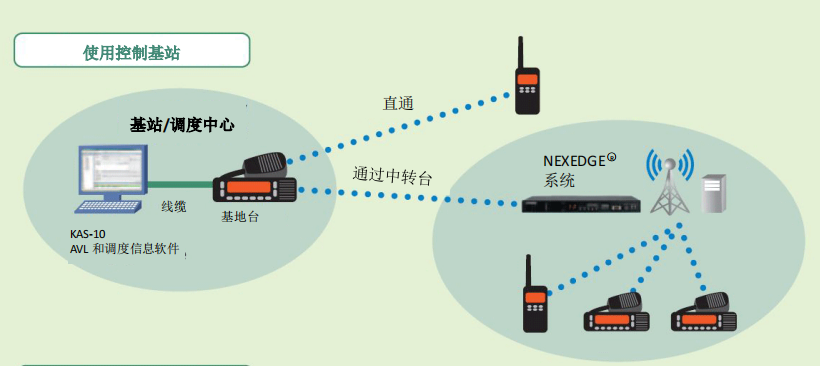

 调度管理系统由调度管理电脑､KAS-10调度管理软件､NX-1800-15E调度管理中心台构成。调度管理系统的构成示意图如下：

调度管理系统的功能如下：

l调度管理系统和终端之间呼叫的记录。包括：呼叫哪台终端或者哪台终端呼叫调度管理系统；呼叫的发起时间；呼叫的结束时间；呼叫的类型（组呼或是个呼）等。

l对终端发起个别选呼､组呼或者全呼（同一归属信道下）。

l接收来自终端的呼叫。或者监听某一组成员的呼叫。

l接收和处理来自终端的紧急报警。并在显示屏上以显著标志提示有紧急报警。

l向终端发送状态信息或者接收来自终端的状态信息。

l对终端进行遥毙或者复活操作。

l接收来自终端的GPS数据并显示在地图上。地图可以选择安装扫描图或者利用“谷歌地球”电子地图。

l对终端和调度管理系统之间的通信（或者调度管理系统正在监听的通信）进行录音。录音以MP3的形式保存在电脑的硬盘中，可随时调出回放。
