TK-UM-350MQ腔体合路器

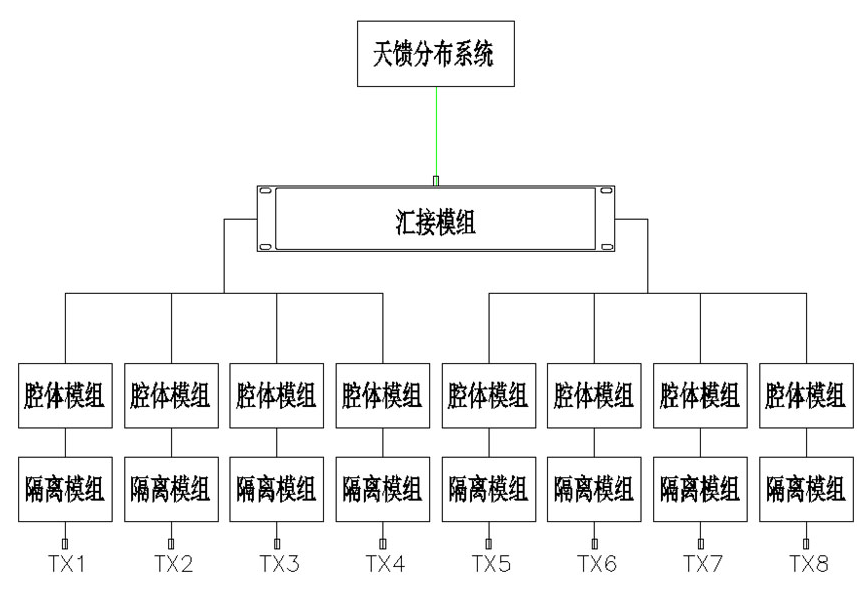

发射机合路器广泛应用于一般通信网中继台、各类专用及公用移动通信网中。可将2～16台基地发射机接入一根发射天线上，这不仅节省了天线、馈线及塔台架设的工程费用，更重要的是：由于本产品采用了高Q腔体和环行隔离器等组件，就能更好的抑制发射机的带外噪声和高次谐波，提高了发射频谱的纯度，从根本上改善了多天线架设中难以解决的互调干扰问题。
发射合路器选用中铝洛铜紫铜材，腔体Q值高、损耗小；
调谐杆采用超低膨胀系数的因瓦合金4J36制作。4J36是一种具有特殊的低膨胀铁镍合金。调谐杆采用4J36制作后在-100～120℃的范围内膨胀系数变化不大，使得腔体的调谐频率不随外界的温度而发生变化。
机架选用铝合金材料，使产品重量轻。产品结构牢固，布局合理，维护简便, 可安装在如何19英寸标准尺寸的系列机架上。
H-TX-350MQ腔体合路器
频率 | 350~370MHz | 380~390MHz | ||||
型号 | H-TX-350MQ-2S | H-TX-350MQ-4S | H-TX-350MQ-8S | H-TX-390MQ-2S | H-TX-390MQ-4S | H-TX-390MQ-8S |
名称 | 方腔二合一合路器 | 方腔四合一合路器 | 方腔八合一合路器 | 方腔二合一合路器 | 方腔四合一合路器 | 方腔八合一合路器 |
插损（频率间隔200KHz） | 2.4 | 3.1 | 3.5 | 2.6 | 3.2 | 3.6 |
插损（频率间隔300KHz） | 2.2 | 2.7 | 3.2 | 2.4 | 2.8 | 3.3 |
插损（频率间隔400KHz） | 2.0 | 2.4 | 3.0 | 2.2 | 2.6 | 3.1 |
信道间隔离 | 80dB | |||||
输入端口电压驻波比 | 1.25:1 | |||||
输出端口电压驻波比 | 1.25:1 | |||||
连续输入功率 | 每信道不低于50W | |||||
温度范围 | -25～+65℃ | |||||
接口 | Ｎ型 | |||||
尺寸 | 483*177*380 mm（两信道） 4U高，19英寸标准机柜（固定） | |||||
